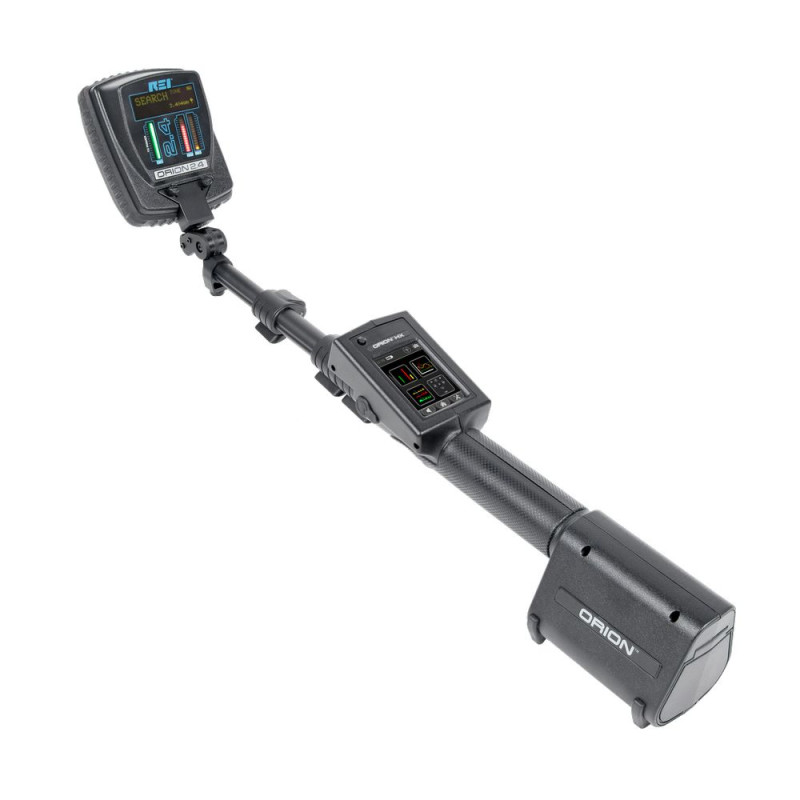

Локатор нелінійних переходів ORION 2.4 HX High Gain

Нелінійний локатор ORION 2.4 HX High Gain є останньою розробкою в галузі нелінійної радіолокації та призначений для виявлення прихованих електронних пристроїв. Детектор жучків виявляє будь-які пристрої, які містять напівпровідникові компоненти, незалежно від того, чи вони перебувають у ввімкненому чи у вимкненому стані.

Прилад дозволяє ефективно виявляти як великі, так і мініатюрні електронні компоненти та пристрої, у тому числі мобільні телефони, диктофони, мікрофони, Flash-карти, microSIM-картки. Має додатковий сенсорний екран керування та індикації, розширений набір функцій.

Принцип роботи нелінійного локатора ORION 2.4 HX заснований на випромінюванні радіосигналу та аналізі відбитих від електронного пристрою (який містить напівпровідник) сигналів гармонік.

Має додаткові можливості контролю та керування завдяки сенсорному екрану, розташованому на ручці. Сенсорний екран поєднує керування налаштуваннями та відображення інформації про роботу у графічному вигляді. Зображення екрана можна зберігати на карті пам'яті для документування обстеження.

Особливості локатора нелінійних переходів ORION 2.4 HX High Gain

1. Ручне або автоматичне регулювання потужності передавача: до 6,6 Вт (ЕІІМ).
2. Сенсорний OLED 2,7" дисплей керування та індикації на рукоятці.
3. Робоча частота в діапазоні 2,4 ГГц для виявлення мініатюрних електронних компонентів.
4. Широка смуга випромінюваного сигналу 1,25 МГц, підвищує чутливість виявлення.
5. Цифрова модуляція з розширеним спектром (OFDM) забезпечує підвищену дальність виявлення та захист від перешкод.
6. Цифровий сигнальний процесор (DSP) з регульованим посиленням: забезпечує підвищену дальність виявлення за тієї ж потужності.
7. Автоматичний вибір частоти: вибір частоти робочого каналу в незавантаженій ділянці діапазону (2404–2472 ГГц) для відбудови від перешкод (більше 60 каналів).
8. П'ять режимів прослуховування: Tones, Listen (2nd AM, 2nd FM, 3rd AM, 3rd FM).
9. Демодулятори приймача: АМ та FM для кожної з гармонік.
10. Режим Гістограми: дозволяє переглядати історію зміни рівнів випромінюваного сигналу, відгуків 2-ї та 3-ї гармонік.
11. Режим перегляду спектра: дозволяє виявляти навіть найслабший відгук напівпровідника.
12. Розширені функції управління та аналізу.
13. Чутливість приймача: -140 dBm по 2-й та 3-й гармоніках. Синхронізація з передавачем покращує виявлення та мінімізує перешкоди.
14. Кругова поляризація приймальної та передавальної антен зводить до мінімуму пропуск загрози через неправильну орієнтацію антени.
15. Індикація тривоги: візуальна, звукова та вібраційна для виявлення небезпечної цілі.
16. Режими передавача: ручний та автоматичний вибір частоти.
17. Світлодіодне підсвічування: в антеному блоці, для освітлення зони пошуку.
18. USB-порт для оновлення внутрішнього програмного забезпечення.
19. Всі блоки пристрою інтегровані в єдину конструкцію на телескопічній штанзі без використання зовнішніх кабелів, не вимагає складання (зміна довжини штанги від 40,6 до 147 см).
20. Дисплей та світлодіодні шкали, розташовані на антені, забезпечують комфортну роботу.
21. Збереження налаштувань користувача та зображень екрана на SD-карту.
22. Довгий час роботи від батареї: до 4 годин при стандартному використанні.
23. Швидке заряджання батарей через вбудований або зовнішній зарядний пристрій: забезпечує безперервний цикл роботи. Зарядний пристрій сумісний із батареями для TALAN та OSCOR.
24. Компактний дизайн та мала вага: 1,4 кг.

Технічні характеристики локатора нелінійних переходів ORION 2.4 HX High Gain

Передавач:

• Діапазон частот: 2404-2472 ГГц.
• Вибір частоти: автоматична, ручна (крок 1 МГц), безперервна перебудова в діапазоні, випадкова зміна частоти в діапазоні.
• Максимальна потужність передавача: 6,6 Вт EIRP (еквівалентна ізотропно-випромінювана потужність, відповідає нормам FCC, CE та IC).
• Управління потужністю: ручне чи автоматичне.
• Модуляція: цифрова, смуга 1,25 МГц.

Приймач:

• Одночасний прийом 2-ої та 3-ї гармоніки.
• Цифрова кореляція.
• Діапазон частот: 2-а гармоніка 4808-4944 ГГц; 3-я гармоніка 7,212-7,416 ГГц.
• Чутливість: -140 дБм для обох гармонік.

Дисплей на рукоятці:

• Вбудований в рукоятку сенсорний екран 2,7'': управління, відображення інформації про режими роботи, налаштування.
• Дисплей: на антеному блоці.
• Світлодіодні шкали: рівень потужності передавача; рівень 2-ї гармоніки; рівень 3-ї гармоніки.
• Інформаційний дисплей: рівень потужності, рівень 2-ї та 3-ї гармонік, режими роботи, рівень заряду акумуляторів, гучність, рівень DSP, налаштування та інша інформація.

Габарити:

• ORION 2.4 HX: 57x9x7,5 см.
• Довжина: 40.6-129.5 см.
• Вага ORION 2.4 HX із батареєю: 1,4 кг.
• Габарити валізи: 15.9x37.8x47.0 см.
• Вага удароміцної валізи з ORION 2.4 HX та аксесуарами: близько 5,4 кг.

Живлення:

• Акумулятор: літій-іонний (у комплекті 2 шт.) з індикацією заряду.
• Час роботи: > 4 години від одного акумулятора.
• Час заряджання: 2,5 години.
• Блок живлення: 100-240 В, 50-60 Гц.

Комплект поставки локатора нелінійних переходів ORION 2.4 HX High Gain

• Пластикова валіза для транспортування
• Локатор нелінійностей ORION 2.4 HX
• Акумуляторна батарея (2 шт.)
• Навушники
• Зарядний пристрій
• Блок живлення для зарядного пристрою
• Шнур alsi живлення
• Кабель USB
• Тест-об'єкт 2-ої гармоніки
• Тест-об'єкт 3-ї гармоніки
• Карта пам'яті microSD
